AD-707a新宽频UHF四频道接收天线分配器

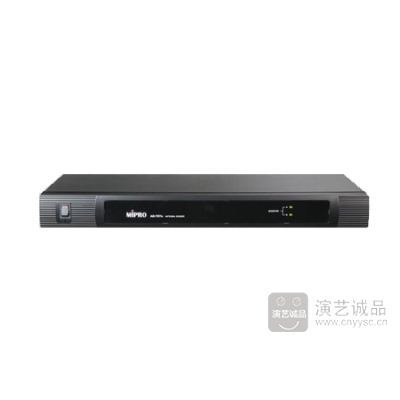

正面板
背面板
主要特点
1. 新宽频分配器的载波范围由470~800MHz，涵盖欧、美新电波法规频率范围。
2. 提供2~4台各种自动选讯接收机共享一对天线系统，简化天线装配工程，提升接收距离及效能。
3. 采用最新超高动态低噪声之主动组件与超宽带微带线路设计，具有超低内调失真及损耗的特性，提供多频道接收系统同时使用时能排除混频干扰，其输出增益约等于1。
4. 具有两组天线输入、输出底座及两组四频道天线输出底座可以直接连到四台自动选讯接收机的天线输入座。天线输入底座可以直接装置适用频带范围内的各种单竿天线、同轴天线或加装强波器后连接延长天线组及宽带对数定向天线组。
5. 天线输出底座可以连接到另一组分配器的输入底座。
6. 天线输入底座具有供应强波器的电源，可直接连接具有天线强波器的延长天线组及内建强波器的对数定向天线组。
7. 面板具有强波器供电指示灯，便于辨识强波器的连接。
AD-707a主要规格
天线分配
两组主动式一对四分配输出及两组主动式一对一分配输出
适用频宽范围
470~800MHz
输入截断点
+32dBm天线输入讯号
RF输出端增益
+1.0dB±1dB
输出/入增益
+1.0dB±1dB
输出端绝缘度
>18dB在400~1000MHz
频段选择性
低端≧35dB, 高端≧30dB
输出/入阻抗
50Ω
天线输出入接头
TNC插座
天线输入接头电源供应
天线A、B输入端各提供8.3 V DC,230 mA max. 给强波器的电源
电源供应
12~15VDC
消耗电流
约190mA在12V DC输入
尺寸
482(宽)x44(高)x190(深)mm
重量
约1.5公斤
备注
各项规格如有误差，以实际产品为依据
新宽频AD-707a与旧机种AD-707之比较表
型号
AD-707a
AD-707
频宽
330MHZ（470-800MHZ）
32MHZ
天线串连输出底座
有（A、B各一边）
无
天线输入讯号遮断点
+32dBM
+22dBM
强波器供电指示灯
有（A、B各一边）
无
强波器供电电流
〈230mA
〈120mA
节能效率
优
差
